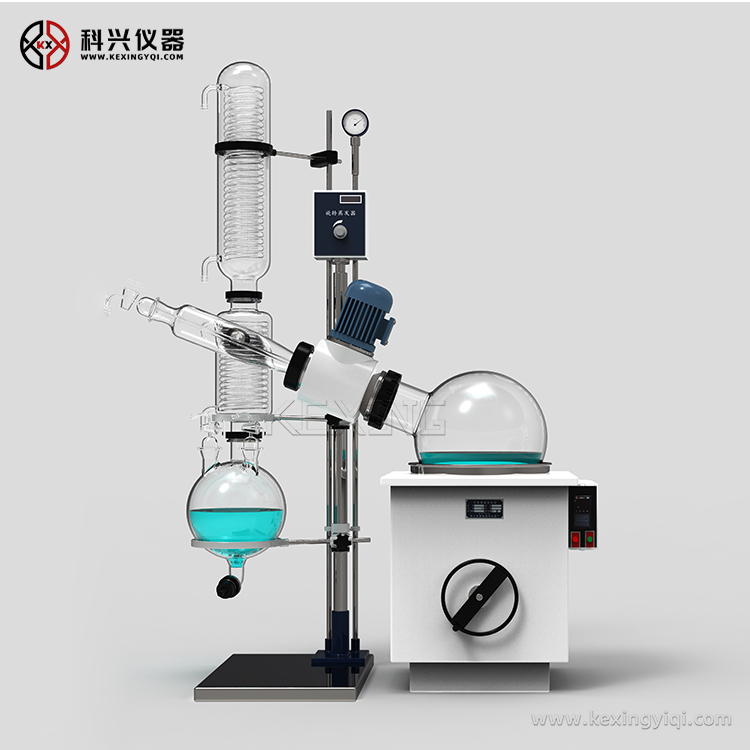

旋轉蒸發儀是實驗室、高校和科研機構里的一種常用的儀器，也叫旋轉蒸發器，簡稱旋蒸儀、旋蒸器，它由馬達，蒸餾瓶，加熱鍋，以及冷凝管組成，廣泛運用于化學，醫藥，生物工程等領域，下面展示一下旋轉蒸發儀裝置圖：

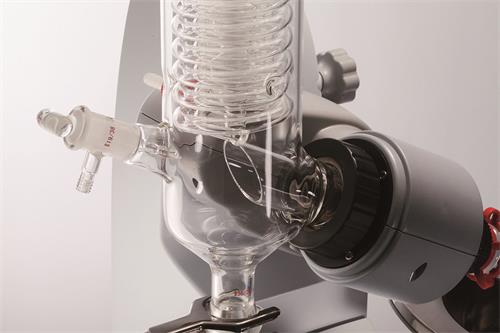

冷凝管，有立式冷凝管和斜式冷凝管兩種選擇，立式更節省空間，雙蛇形冷凝管設計賦予較在的冷凝面積，從而提高了蒸餾效率或者其它冷凝劑如干冰、丙酮冷凝樣品；





  冷凝管





蒸發管：蒸發管有兩個作用，一方面起到樣品旋轉支撐軸的作用，其次真空系統可通過蒸發管將樣品吸出。

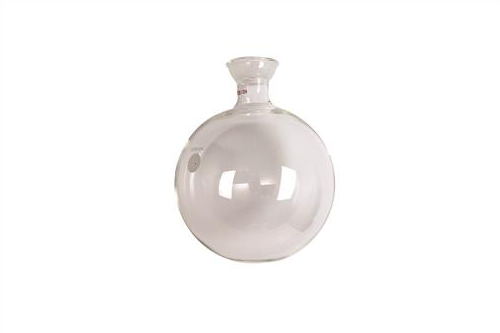

旋轉瓶及旋轉馬達：旋轉馬達帶動蒸發瓶的轉運從而拘束混合溶液。







  旋轉瓶



收集瓶：樣品冷卻后直接進入收集瓶，收集瓶設置于儀器下方，用于收集處理好的蒸餾樣品，底部設有放料閥便于打開閥門直接收集實驗樣品。






收集瓶





真空系統：真空系統用來降低旋轉蒸發儀的氣壓，為實驗提供真空環境。

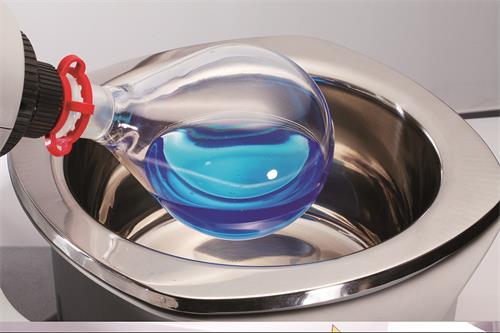

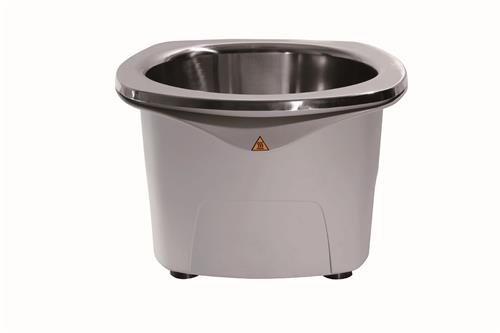

水/油浴鍋：用水或油做介質來加熱樣品，使蒸餾樣品保持在恒溫環境下。



  浴鍋

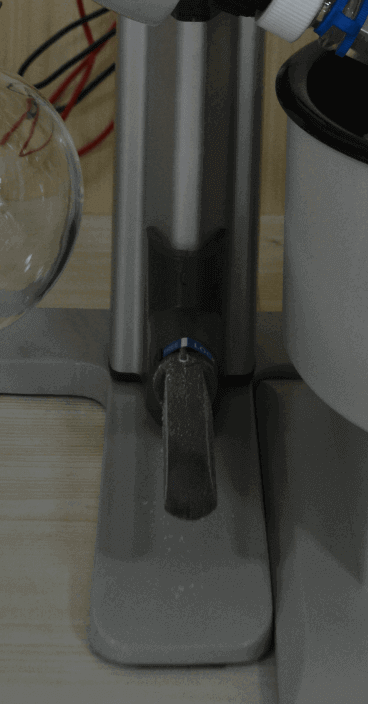

升降裝置：控制旋轉瓶的升降

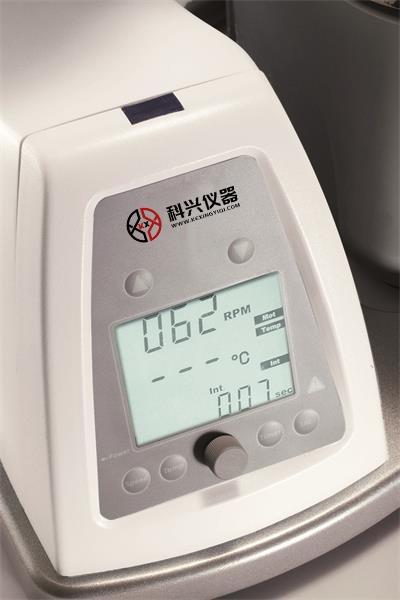

數顯控制面板：顯示轉速及其他參數，控制加熱、轉速、升降等。通過電子控制，使燒瓶在其適合的速度下，恒速旋轉以增大蒸發面積。通過真空泵使蒸發燒瓶處于負壓狀態。蒸發燒瓶在旋轉同時置于水浴鍋中恒溫加熱，瓶內溶液在負壓下在旋轉燒瓶內進行加熱擴散蒸發。旋轉蒸發器系統可以密封減壓至 400～600毫米汞柱；用加熱浴加熱蒸餾瓶中的溶劑，加熱溫度可接近該溶劑的沸點；同時還可進行旋轉，速度為50～160轉/分，使溶劑形成薄膜，增大蒸發面積。此外，在冷卻器作用下，可將熱蒸氣迅速液化，加快蒸發速率。
